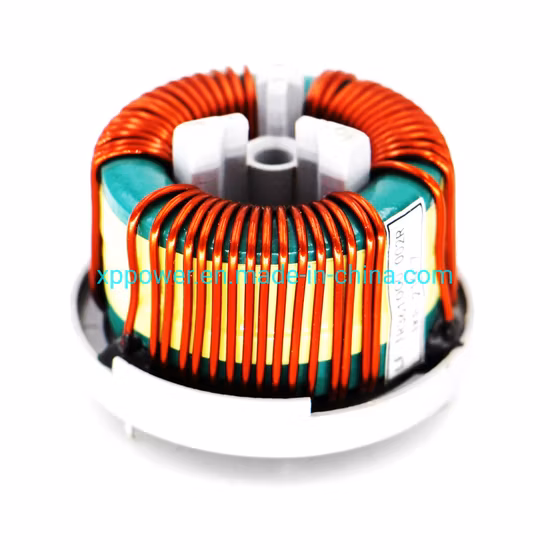

Kundenspezifische Ikp-Gleichtaktdrosselspulen mit Ringkern-Ferritkern verschiedener Größe

Kundenspezifische Ikp-Gleichtaktdrosselspulen mit Ringkern-Ferritkern verschiedener Größe

Packungsgröße pro Produkteinheit 10,00 cm * 9,00 cm * 8,00 cm Bruttogewicht pro Produkteinheit 0,260 kg Merkmale und Anw

Senden Sie Ihre Anfrage

BESCHREIBUNG

Basisinformation
Modell Nr.IKP-CMC-2022-3
Struktur der WicklungMehrschichtige Spule
Art des BetriebsDrosselspule
Struktur des MagnetisierersFerritspule
EinsatzbereichDrossel
VerpackungsformLeistungsspulen
MarkeBIP
InduktorwertFester Induktor
SicherheitEinhaltung internationaler Sicherheitsvorschriften
TransportpaketKarton/Palette
SpezifikationCMC
WarenzeichenBIP
HerkunftChina
HS-Code85043190
Produktionskapazität100000 Stück/Woche
Verpackung & Lieferung
Verpackungsgröße pro Produkteinheit: 10,00 cm * 9,00 cm * 8,00 cm. Bruttogewicht pro Produkteinheit: 0,260 kg
Produktbeschreibung
Merkmale und Anwendung▪ Getrennte Wicklungen für minimale Kapazität zwischen den Wicklungen▪ Einlagige Wicklungen für höchste Gleichtaktimpedanz über den breitesten Frequenzbereich▪ ODER zum Schutz der Wicklungen auf ein Nylongehäuse gewickelt▪ Abstandshalter sorgt für 1-3 mm Kriechstrecke für UL-, CSA- und IEC-Konformität▪ Alle Die verwendeten Materialien sind UL94-VO-anerkannt▪ Betriebstemperatur: -40 °C bis +105 °C. Geeignet für 50 Hz bis 500 kHz▪ Erhältlich in vertikaler oder horizontaler Montage. Die Anwendung umfasst Netzfilterung, EMI/REI für Schaltnetzteile. Erhältlich in vertikaler Stiftleistenmontage für einfache Leiterplattenmontage. Einfache FR-4-Platinenmontage. Gute Vibrationsfestigkeit

Elektrische Eigenschaften:
Am Kopf montierte Ringkern-Gleichtakt-Leitungsdrosseln
Teile-Nr.
#TOD-LI(A)
Induktivität Max. Gleichstrom
Widerstand
Aktuell
Bewertung
MontageAbmessung (mm)
Spulengrößencode A×B×C
#T310-280-130,280mH2,9 Milliohm13AHorizontal38×38×19
#T250-425-80,425mH4,26 Milliohm8AVertikal32×30×21
#T310-580-130,580mH10 Milliohm13AVertikal38×38×18
#T250-1000-81.000mH0,02 Ohm8AVertikal30×28×13
#T220-1000-3.21.000mH15,3 Milli-Ohm3,2AVertikal26×26×17
#T220-1500-21.500mH18,0 Milli-Ohm3,2AVertikal26×26×18
#T220-1800-51.800mH0,05 Ohm5AHorizontal26×28×18
#T220-2200-52.200mH0,04 Ohm5AVertikal26×26×19
#T250-3500-1,53.500mH80,0 Milli-Ohm1,5AHorizontal30×32×16
#T250-3700-43.700mH0,007 Ohm4AVertikal30×32×17
#T310-7200-2.57.200mH93,0 Milliohm2,5AHorizontal38×40×18
#T310-11000-1.511.000mH184,0 Milli-Ohm1,5AVertikal40×40×19
Flache, kleine Gleichtaktdrossel
Teile-Nr.
#TOD-LI(A)
Induktivität Max. Gleichstrom
Widerstand
Gleichstrom
Bewertung
MontageAbmessung (mm)
Spulengrößencode A×B×C
#T220-1180-7.51.180mH12,5 Milliohm7,5 AmpereHorizontal26×28×20
#T220-65-23,565.000 μH0,9 Milliohm23,5 AmpereVertikal26×26×18
#T220-100-19100.000μH1,3 Milliohm19 AmpereVertikal28×26×18
#T220-180-15180.000μH2,5 Milliohm15 AmpereVertikal26×26×20
#T220-470-12470.000 μH4,0 Milliohm12 AmpereVertikal28×26×18
#T220-880-9880.000 μH6,5 Milliohm9 AmpereHorizontal28×30×20
Hochstrom-Gleichtakt-Leitungsdrosseln
Teile-Nr.
#TOD-LI(A)
Induktivität Max. Gleichstrom
Widerstand
Aktuell
Bewertung
MontageAbmessung (mm)
Spulengrößencode A×B×C
#T310-100-300,100mH3,0 Milliohm30 AmpereHorizontal38×40×18
#T310-100-30A0,100mH3,0 Milliohm30 AmpereVertikal36×36×15
#T310-150-200,150mH3,4 Milliohm20AmopsHorizontal36×36×16
#T310-150-20A0,150mH3,4 Milliohm20AmopsVertikal38×38×18
#T310-150-300,150mH3,5 Milliohm30 AmpereVertikal38×38×19
#T250-200-150,200mH5 Milliohm15 AmpereHorizontal30×28×15
#T310-200-180,200mH5 Milliohm18 AmpereHorizontal36×36×16
#T310-200-15A0,200mH5 Milliohm15 AmpereVertikal38×38×18
#T250-200-180,200mH5 Milliohm18 AmpereVertikal30×28×15
#T250-300-150,300mH7,3 Milliohm15 AmpereHorizontal30×32×18
#T250-300-15A0,300mH7,3 Milliohm15 AmpereVertikal30×28×17
#T250-600-90,600mH10 Milliohm9 AmpereHorizontal30×30×18
#T250-600-90,600mH10 Milliohm9 AmpereVertikal30×28×19
*Wir können kundenspezifische Teile mit spezifischen Anforderungen entwerfen und herstellen
