BESCHREIBUNG

Basisinformation

Produktbeschreibung

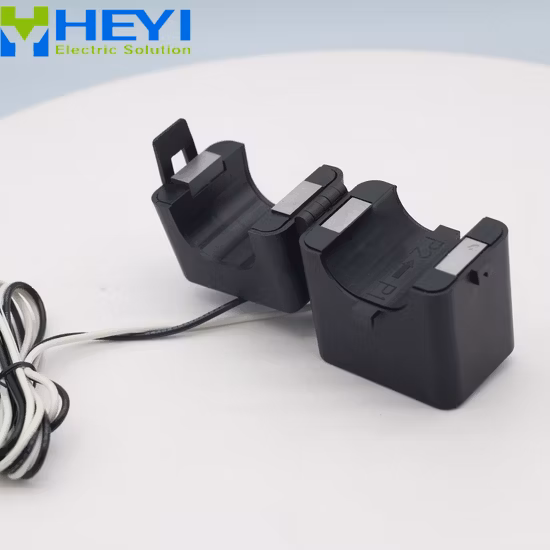

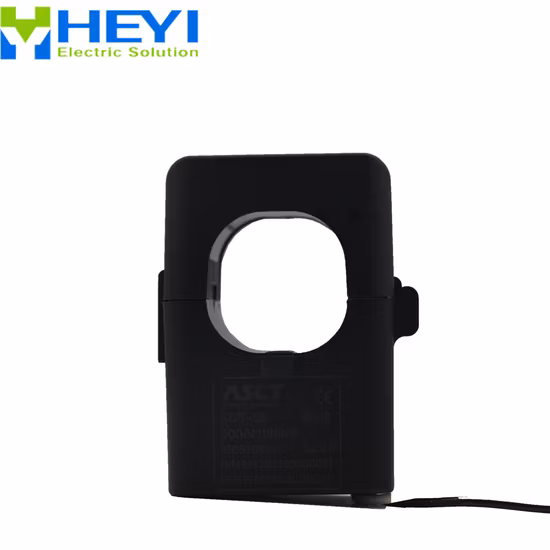

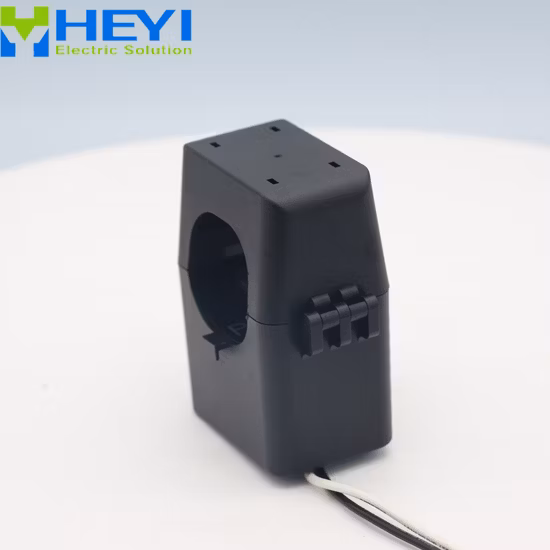

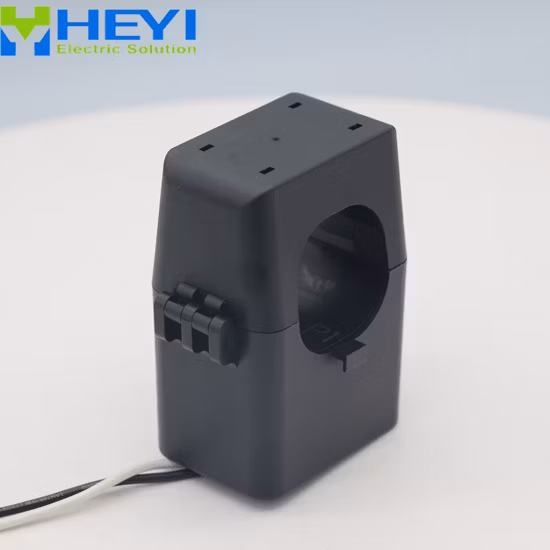

CP4 Gekapselter Zwischenstromwandler

Gekapselter Stromwandler

Robustes, elastisches Flammschutzmittel UL-94V0

Temperaturbereich -20 °C bis 70 °C

Genauigkeitsklasse 1,0, 0,5

Prüfspannung 4kV 50Hz 1min

IEC44-1, IEC185, BS3938, DIN42600

Isolationsklasse E, max. 120 °C

Völlig umschlossen von robusten, selbstverlöschenden Formteilen

Betriebsspannung 0,72 kV

Summenstromwandler

Normale Sekundärwicklung 1A oder 5A

Einführung

Es gibt Stromwandler, die zwischen den Haupt-Stromwandler und die Bürde (Last) geschaltet werden, so dass der Sekundärstrom des Haupt-Stromwandlers entsprechend den Anforderungen der Bürde angepasst wird. Bei der Bereitstellung des Transformator-Differentialschutzes werden diese Stromwandler auch verwendet um die Phasenverschiebung zu korrigieren, die sich aus der besonderen Anschlussart der Transformatorwicklungen ergeben kann.

Die Hauptfunktion eines zwischengeschalteten Stromwandlers besteht darin, den Strom auszugleichen, der dem Relais oder anderen Geräten zugeführt wird, bei denen es sonst aufgrund der Verhältnisse der Hauptstromwandler zu einem Ungleichgewicht kommen würde. Bei zwischengeschalteten Stromwandlern handelt es sich um Geräte mit einem Verhältnis, das vom Benutzer ausgewählt werden kann das erforderliche Gleichgewicht.

Wie der Name schon sagt, wird ein Zwischenstromwandler zwischen der Sekundärwicklung des Hauptstromwandlers und dem Relais installiert. Er kann auf der Primär- oder Sekundärseite des zu schützenden Leistungstransformators verwendet werden, oder beide Zwischenstromwandler bieten auch eine praktische Methode zur Bildung eines Dreiecks Anschluss zur Eliminierung von Nullströmen, sofern dies erforderlich ist.

Konformität: IEC 185 und BS 3938/1973

Belastung: 5VA oder 7,5VA

Genauigkeit: 0,5 oder 1,0

Nennspannung: 720 V 50/60 Hz

Dielektrische Spannung: 4 kV

Materialart: Hochschlagfestes, flammhemmendes Formharz

Eingang: 5/5A, 1/1A, andere auf Anfrage.

A Wenn die Hauptstromwandler einen sekundären Nennstrom von 1 A haben und die Bürde einen Nennstrom von 5 A erfordert, wird am Lastende ein ICT verwendet, sodass die Bleilast mit 1 A Strom gespeist wird. Die Bleilast des ICT ist vernachlässigbar es wurde sehr nahe an der Last platziert (Bild 1)

B Die in a oben vorgeschlagene Anordnung kann auch verwendet werden, wenn der Hauptstromwandler eine sekundäre Nennleistung von 5 Ampere hat. Und die Last erfordert einen Nennstrom von 1 Ampere. In diesem Fall hat der I.CT jedoch ein Verhältnis von 5/1 Ampere Wird am Haupt-CT-Ende platziert, um die Auswirkungen der Bleibelastung auf den Haupt-CT zu verringern (Abb. 2).

C Im Falle eines Transformatordifferentialschutzes, wenn die Hauptstromwandlerverhältnisse nicht übereinstimmen. Wenn aufgrund des Verbindungsmodells des Transformators auf der Hoch- und Niederspannungsseite eine Phasenverschiebung auftritt, können IC Ts zur Korrektur der Phasenverschiebung verwendet werden. Dies ist der Fall Hier wird angenommen, dass alle Hauptstromwandler sternförmig verbunden sind (Bild 3).

D Zur Unterdrückung von Nullströmen aus dem Ungleichgewichtsstrom. Dies wird durch die Bereitstellung einer zusätzlichen Sekundärwicklung an den ICTs erreicht. Diese ist in geschlossenem Dreieck geschaltet (Bild 4).

E Wenn ein hohes Verhältnis für den Hauptstromwandler bei niedrigem Laststrom gewählt wird, können ICTs über den Hauptstromwandler hinweg verwendet werden, um das Verhältnis effektiv zu reduzieren und den Nennstrombedarf der Last zufriedenstellend zu decken (Bild 5).

Bei allen oben genannten Anwendungen muss berücksichtigt werden, dass eine IKT eine Belastung für die Haupt-KT darstellt. Wenn diese Belastung auf einen bestimmten Wert begrenzt werden muss, muss dieser Wert spezifisch sein, damit der Hersteller die IKT geeignet gestalten kann. Wenn dieser Belastungswert vorliegt (ausgedrückt in VA) zu niedrig ist, kann dies zu einer unwirtschaftlichen Gestaltung der IKT führen
